¶ Mengdeberegning_NS3420
Mengdeberegning_NS3420 er et script som brukes for å beregne lengder på rør og kanaler i henhold til NS3420-standarden. Det vil si at man regner lengden av rør og kanaler mellom krysningspunkter (bend og fittings) istedenfor rørenes faktiske lengder. Siden dette er en norsk standard, finnes utvidelsen og dokumentasjonen kun på norsk foreløpig. Scriptet er utviklet i prosjektet Fornebubanen av Hauk-Morten H. Lykke, opprinnelig for VVS. Det er laget for å kunne virke for RIE også, men er mindre testet for elektro-installasjoner.
¶ Hva er problemet scriptet skal løse?
Når et prosjekt skal beskrives med ISY Beskrivelse og mengder skal bestemmes, er den tradisjonelle arbeidsflyten som følger:
- Ta ut mengder fra Revit-modell til Excel.
- Justere mengder for å ta høyde for krysningspunkter(bend og fittings).
- Lage oversikt over hvilke mengder i Revit som skal beskrives hvor i beskrivelsen.
- Notere inn mengder i beskrivelse.
Så langt, så greit. Det er løsbart, men det men det tar tid og gir rom for menneskelige feil. Problemet oppstår når det kommer endringer. Da må man begynne å nøste opp hvor det har kommet endringer, hvor store de er og hvilke endringer i Revit som passer under hvilke endringer i beskrivelsen. Dette problemet er forsøkt løst gjennom at man istedenfor å måtte holde oversikt over alle endringene, mengdene og beskrivelsespostene i relasjon til hverandre, lar ISY Beskrivelse hente tallene rett fra IFC-modellen.
Problemet med denne måten å gjøre det på, er at mengdene i en IFC-eksport er mer detaljerte enn norsk standard krever, vi er ikke ute etter helt eksakt antall meter rør, men løpemeter inkludert bend og fittings. Det er problemet dette skriptet løser.
¶ Funksjon

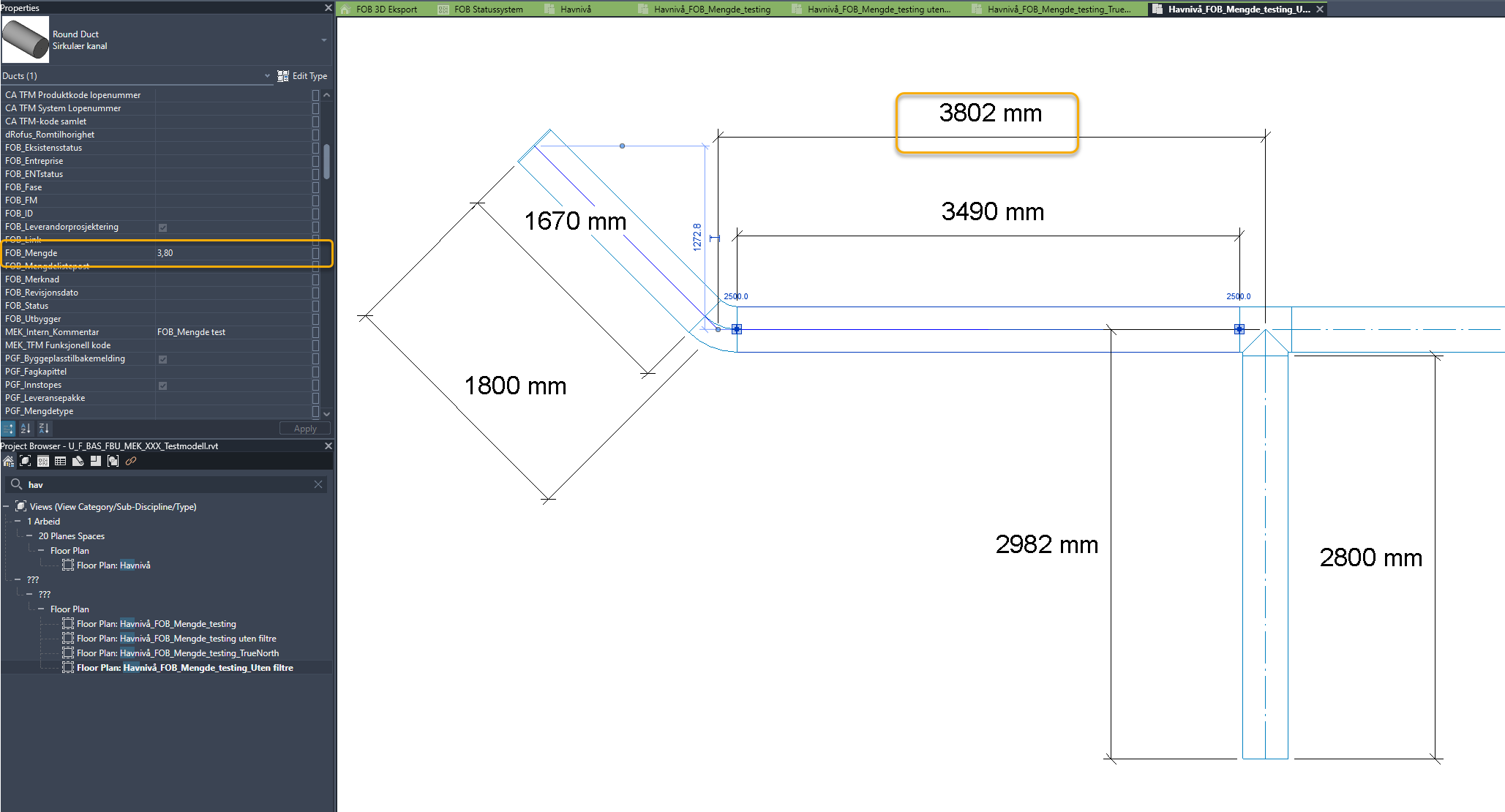

Skriptet regner ut hvor krysningspunktene er for hvert rør og hver kanal, og måler lengden mellom disse. Lengden av denne tenkte linjen regnes om til meter med to desimaler, og lagres til en brukervalgt parameter som tekst. Denne parameteren kan deretter brukes når man importerer røret eller kanalen til ISY Beskrivelse som mengde-parameter. Denne parameter-innstillingen gjøres i konfigurasjonsfilen for IFC-import i Beskrivelse. Hauk-Morten kan kontaktes for modifikasjoner av slike filer, men første-gangs oppsett bør gjøres med støtte fra Norconsult Digital(datterselskap av Norconsult, utvikleren av ISY Beskrivelse).
¶ Bruk

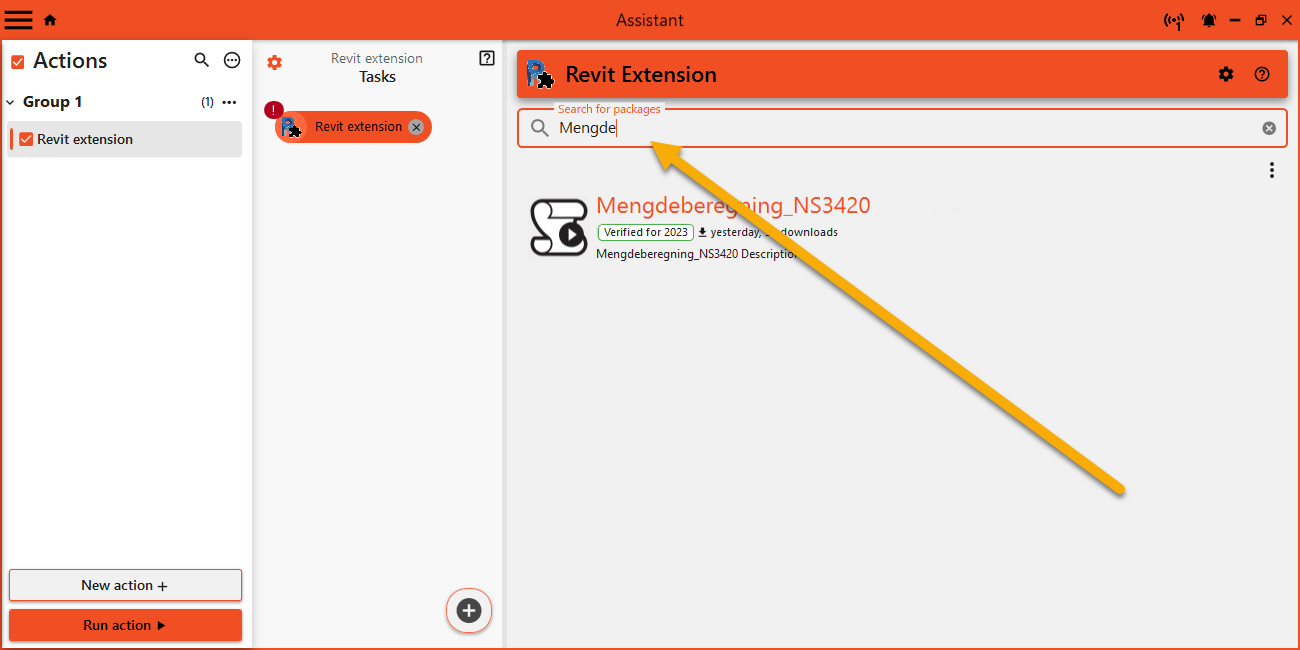

Man søker opp utvidelsen i søkevindue

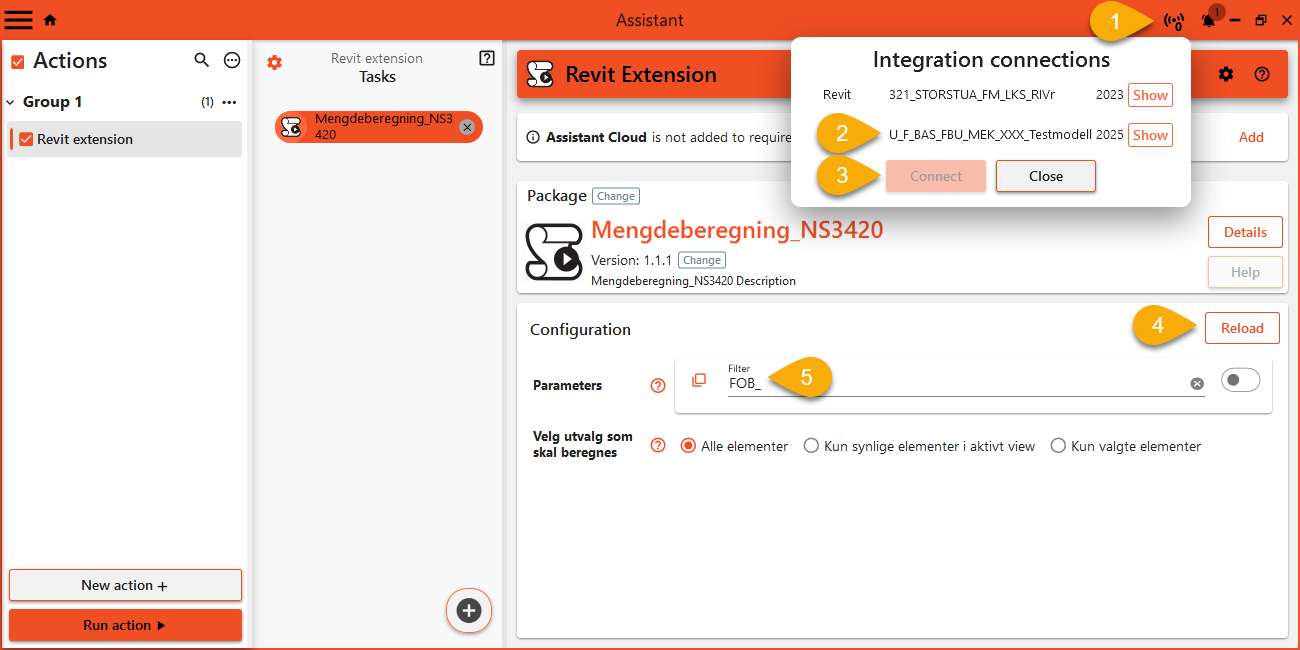

Deretter velger man hvilken parameter verdien skal skrives til for hvert element (man kan velge flere).
Man kan velge å kjøre beregningen for hele modellen, eller bare et utvalg som vist med velgeren.
¶ Resultater
For å få litt info om beregningen som ble kjørt, klikk på “View Result”.
¶ Feilsøking
¶ Parameteren du ønsker finnes ikke i listen
Finner du ikke parameteren du ønsker å bruke i listen? Det kan skyldes at parameteren ikke er en delt parameter, skriptet fungerer kun med delte parametre.
¶ Mangel på tilkobling til modell
Det kan også skyldes at COWI Assistant ikke er koblet til en modell. Dette løses med å klikke på tilkoblingssymbolet og klikke “Connect” for riktig modell, deretter klikke “Reload”.
